3D-Laser Bearbeitung - unzählige Möglichkeiten

Bei Brantner durch die modernste Lasertechnologie




Wir unterstützen Sie gerne mit unserem Know-How

Qualitativ, flexibel und zuverlässig erhalten unsere Kunden ihre Teile aus unserer Rohrlaser Bearbeitungsanlage. Nicht nur der Vorsprung gegenüber konventioneller Bearbeitungsmöglichkeiten, auch die Erschließung neuer Möglichkeiten, durch intelligentere Konstruktionen sprechen für den Zukauf von Rohrlaserteilen.

Reduktion der Zuschnitts Zeiten:

Durch die Vollautomation der Rohrlaseranlage, wird jedes Teil in einem Durchgang vollständig zugeschnitten. Es ist weder notwendig separat Löcher zu bohren oder anschließend mit dem Winkelschleifer eine Schweißnahtvorbereitung durchzuführen.
Rohrlaser Zuschnitt



Rohrlaserteil 2

3D-Rohrlaser Trumpf Tube 7000

TruFlow 3600W

Hüllkreisdurchmesser 15 - 254 mm
Rohmateriallänge 7000 mm
Fertigteillänge 6080 mm
Rohmaterialgewicht 38,5 kg/m
Materialstärke Stahl 10 mm
Materialstärke Edelstahl 6 mm
Materialstärke Aluminium 5 mm
Entspricht:
Quadratische Hohlprofile bis 180x180 mm
IPE-Profile 80 - 220
HEA-Profile 100 - 180
HEB-Profile 100 - 140
U-Profile 80 - 220
L-Profile bis 180x180 mm
Verarbeitbare Dateiformate
Baugruppen Modelle STEP/IGES/SAT/SLDASM
Einzelteil Dateiformate DSTV/DWG/DXF/SLDPRT


Reduktion der Zusammenbauzeiten:


Einzelteile aus einer Rohrlaseranlage können mit vielen Raffinessen versehen werden, damit diese Konstruktionen intelligenter sind. Angefangen von Positionierhilfen in Form von einem Stift-Stecksystem, oder auf zehntel passgenaue Durchführungen. Doch ist auch möglich anstelle von mehreren Einzelteilen, ein Teil zu erzeugen, welches nur noch in Form gebracht werden muss.

Reduktion des Schweißaufwandes:


Durch passgenau Ausnehmungen und oder Schweißnahtvorbereitungen reduziert sich auch der Schweißaufwand. Übergroße Spaltmaße, welche mühsam ausgeschweißt werden müssen, gibt es bei Teilen aus unserer Rohrlaseranlage nicht.

Rohrlaserteil 3



Rohrlaserteil 4
Rohrlaserteil 5

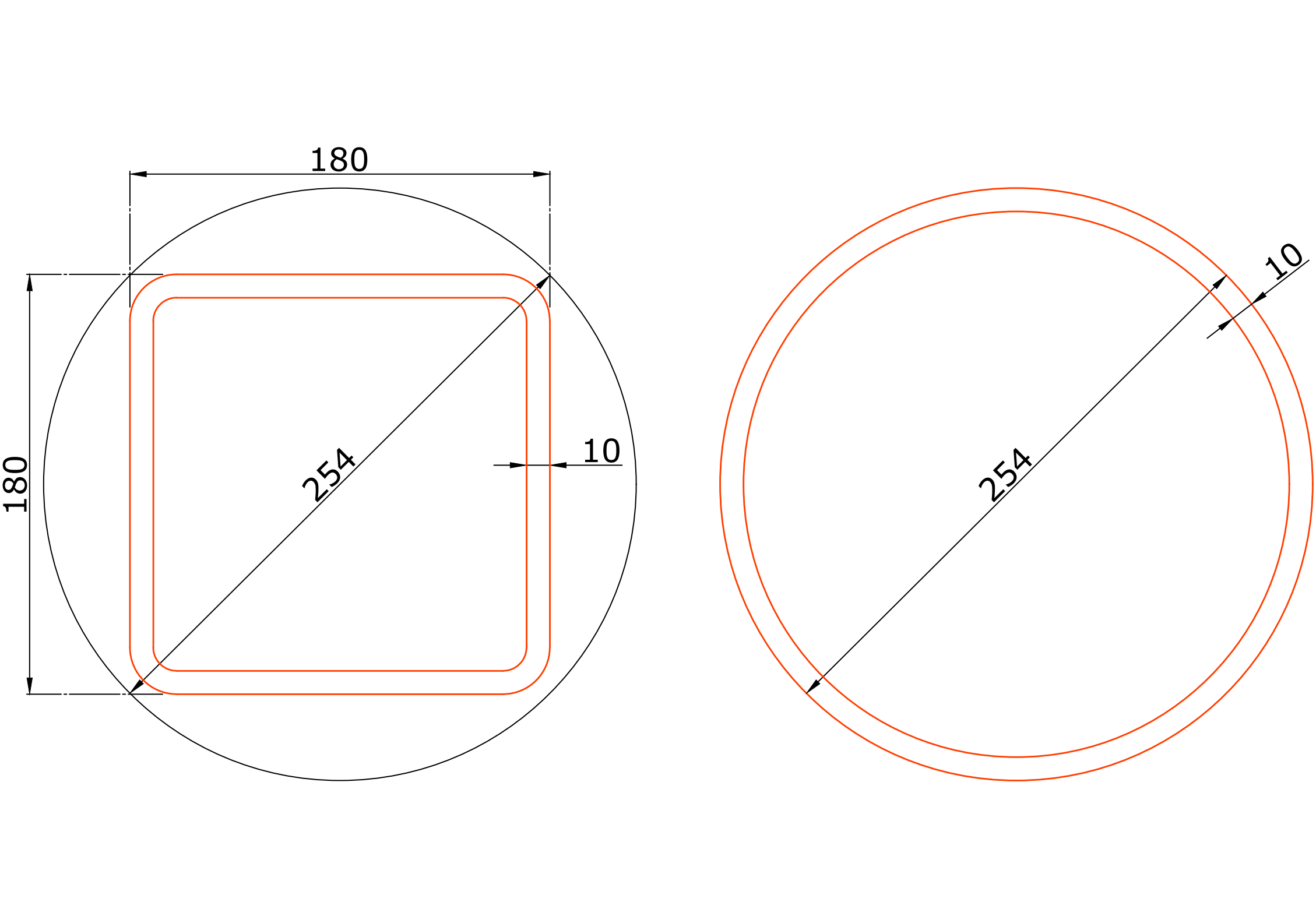

Rohrlaser-Abmessungen


Mithilfe der Rohrlaser können Profile aller Art geschnitten werden. Begrenzungen gibt es durch die Abmessungen der Profile, wie zum einen den Hüllkreisdurchmesser von 15 bis 254 mm, der Stangenlänge von 7000 mm an der Beladeseite, 6080 mm an der Entladeseite und dem Gewicht von 38,5 kg/m.
Die Materialdicken, die problemlos geschnitten werden können, sind anhängig vom Material, dass bearbeitet werden soll.
Bei Baustahl kann bis zu einer Materialstärke von 10mm geschnitten werden. Bei Edelstahl sind es 6mm und bei Aluminium sind es 5mm.



Rohrlaserteil 6
Rohrlaserteil 7



Trumpf Tube 7000 - TruFlow3600

Quelle: Trumpf
